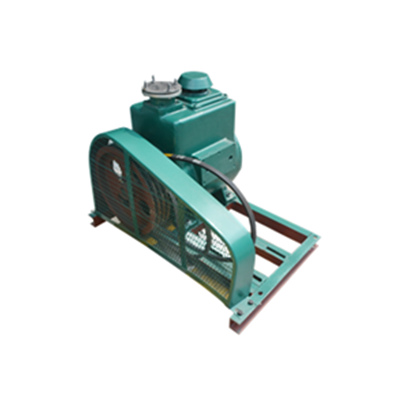

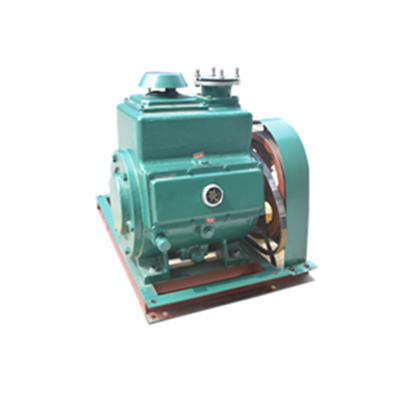

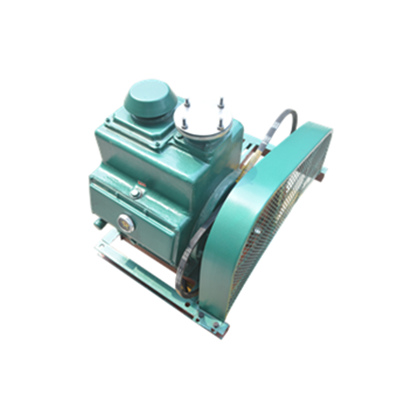

    2X-30双级旋片真空泵

  • 所属分类:2X双级旋片真空泵
  • 产品简介:
    2X型旋片真空泵系双级油封机械真空泵,它是用于对密封容器抽除气体获得真空的基本设备。其工作原理与一般容积式泵相同,它是由一个传动轴同芯安装而在泵体内处于偏心位置的转子组成,转子上有二个径向滑动叶片。当转子旋转的时候,这二个叶片一方面受离心力的作用,另一方面受着弹簧力的作用,使它能紧密地保持与泵体内壁相接触。将泵体分隔成二个工作室,叶片一边容积不断扩大,气体不断膨胀吸入气体,而另一边容积不断缩小,气体不断压缩排除气体,从而达到抽气的目的,这种操作每转重复二次。

    立即咨询
  • 服务热线:
  • 400-186-7080
    详细介绍
    一、2X双级真空泵原理:
    2X型旋片真空泵系双级油封机械真空泵,它是用于对密封容器抽除气体获得真空的基本设备。其工作原理与一般容积式泵相同,它是由一个传动轴同芯安装而在泵体内处于偏心位置的转子组成,转子上有二个径向滑动叶片。当转子旋转的时候,这二个叶片一方面受离心力的作用,另一方面受着弹簧力的作用,使它能紧密地保持与泵体内壁相接触。将泵体分隔成二个工作室,叶片一边容积不断扩大,气体不断膨胀吸入气体,而另一边容积不断缩小,气体不断压缩排除气体,从而达到抽气的目的,这种操作每转重复二次。

    二、2X双级真空泵用途:
    1、2X型真空泵是抽除气体的基本设备之一。它可单独使用,也可与增压泵,扩散泵,分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼、化工、石油、医疗、制药、印染、电真空、半导体、食品、原子能、组织等科研机关、大专院校、工矿企业。
    2、泵在环境温度5℃-40℃范围内,进气口压强小于1.3*10-3帕的条件下,允许长期运转。被抽气体相对温度大于90%时,应开气镇阀。
    3、泵进气口连续敞通大气运转不得超过3分钟。
    4、泵不适用于抽除对金属有腐蚀的,对泵油起化学反应的,含有颗料尘埃的气体,以及含氧过高的有爆炸性的、有毒的气体。

    三、2X双级真空泵特点:
    1、抽速快,体积小,重量轻,噪音低,维修方便,极限真空度高等优点。
    2、有可靠的防尘装置。
    3、设有一个放气阀带进油孔的复合螺钉。
    4、可单独作低真空泵使用,也可与其他高真空泵组合作前级泵用。
    5、排气罩结构设计合理,能起捕集油烟的作用,所以消除了喷油现象,减少了环境污染,也节约了用油。

    四、2X双级真空泵技术参数表:

       项目ltem             型号Model

    2X-2A

    2X-4A

    2X-8

    2X-15

    2X-30A

    2X-70A

    最新先进产品

    备注

    2X-4A

    2X-4B

    抽气速率Pumping speed                     (L/S)

    2

    4

    8

    15

    30

    70

    4

    2

    1.用坐式压缩式水银真空计在泵口测量

    极限真空Uitimate pressurc                 (pa)

    6X10-2Pa(5X20-4Torr)

    4X10-2Pa

    3X10-2Pa

    主轴转速Rotational speed of main shaft    (rpm)

    450

    450

    320

    320

    316

    345

    525

    500

    2.用热偶计电阻计等总压计测量区供参考

    电机功率Motor Power                       (kw)

    0.37

    0.55

    1.1

    2.2

    3

    5.5

    0.55

    0.55

    噪声Noise                              <[dB(A)]

    70

    72

    75

    80

    82

    86

    65

    65

    ZBJ78004-87

    吸气口径Size of suction inlet             (mm)

    25

    25

    40

    40

    65

    80

    28/25

    25

    真空泵油用量Consumption of pump oil        (L)

    0.7

    1.0

    2.0

    2.8

    2.0

    4.2

    0.55

    1.0

    外形尺寸size(mm)

    width

    560

    560

    790

    790

    780

    910

    530

    560

    deepth

    310

    340

    430

    530

    500

    650

    320

    340

    high

    390

    370

    540

    540

    560

    700

    330

    370

    重量weight                               (kg)

    58

    66

    165

    190

    236

    338

    60

    58

    冷却方式cooling mode

    自然冷却air-cooling

    水冷water-cooling

    自然冷air-cooling

    冷却水耗量consumption of cooling water(C/H)

    480

    进出水管螺孔G3/8
