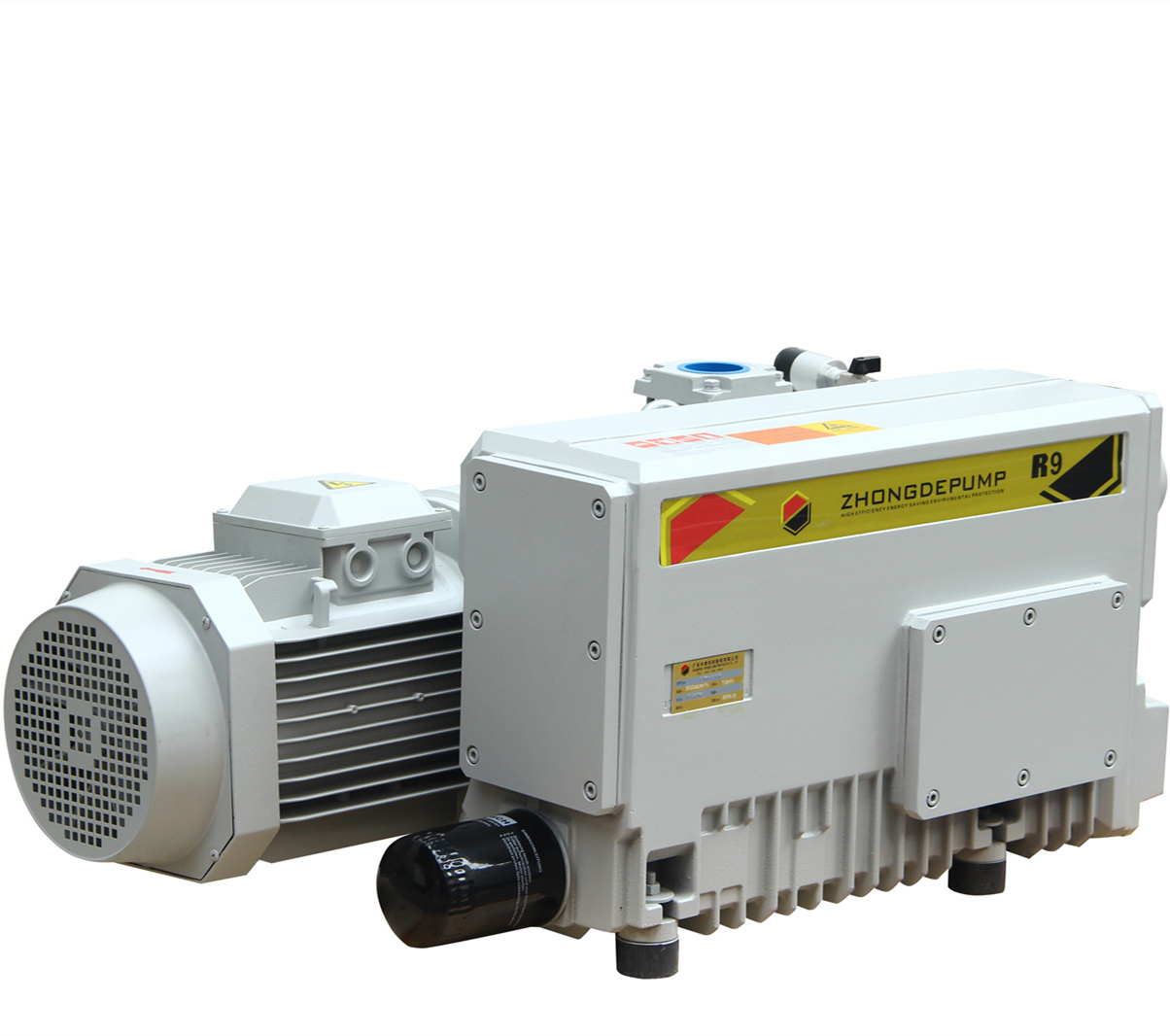

VG302单级旋片真空泵
产品简介：
VG302单级旋片真空泵不同于同类型普通单级旋片真空泵，可抽于腐蚀性和少量水份气体；特点：耐磨，防腐，防锈，耐高温，高真空
规格型号：VG/VGF302
额定流量：300m³ /h
极限真空：0.1～0.5 mbar
电机功率：7.5kW
额定电压：380 V / 50HZ
吸气口径：G2"
额定转速：1440r/min
噪声等级：≤ 75dB
用油量：7.5L
整机重量：210kg
外形尺寸(长*宽*高):1000*535*430mm
简介
VG302单级旋片真空泵不同于同类型普通单级旋片真空泵，可抽于腐蚀性和少量水份气体；特点：耐磨，防腐，防锈，耐高温，高真空。泵体材质采用特殊工艺处理，双重密封，解决了在特殊行业不能使用的一些弊端，大大提高了此类真空泵的使用寿命，拓宽了广泛应用领域。
VG302单级旋片真空泵是公司新研发的一种水冷单级旋片真空泵，适用于温度过高，频繁开机，超长时间工作在高温条件恶劣的环境中。水冷原理是在油箱内部装有一个流通的冷却铜管装置，可以通过铜管将内部的水流通。从而带走热量达到降温的效果，配合水冷机装置使用效果更佳，优点在于其散热的效果更好，且不会产生冷凝水珠，真空泵温度可控制在50-70℃之间，有效的降低真空泵工作温度，从而提高使用寿命，该冷却系统具有结构简单合理，操作方便，安全可靠，成本低廉等优点。
特点
标准电机直联驱动，可定制特殊要求电机结构紧凑轻巧，尤其适合设备配套吸排气口采用标准螺纹，连接方便配备高效油气分离装置，排气洁净运行平稳宁静，无需特殊固定或减震装置可靠的油循环结构，适合长期连续运行安装维护方便，运行费用低廉。
典型应用
1、热成型（吸塑，压空，发泡）成型
2、真空包装设备及食品加工工艺
3、 真空脱气，脱泡，浸渗，浓缩，干燥
4、真空吸附，夹具，吊具，吸盘
5、真空压合，定型，贴膜
6、真空结晶，蒸馏，注入，冷却
适合行业
1、真空包装及食品加工机械
2、真空成型-定型设备
3、真空干燥及过滤设备
4、物料脱气及含浸设备
5、模具型腔的抽真空
6、真空型机械手或工作台等
7、中小型移动真空站

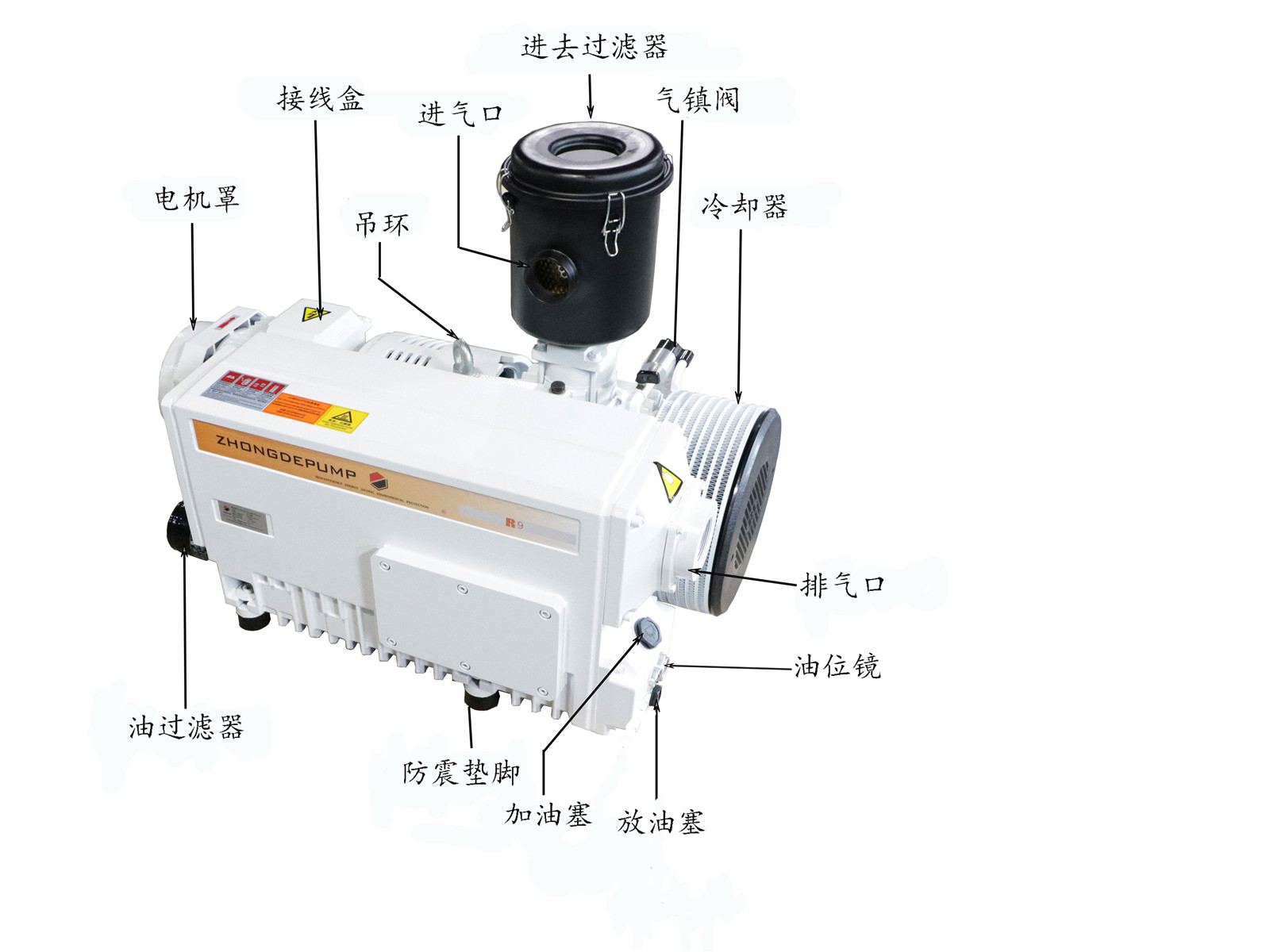

安装示意图
VG/VGF型单级系列旋片真空泵技术参数表
|
型号 |
020 |
025 |
040 |
063 |
100 |
202 |
250 |
302 |
630 |
|
抽气速率（m3/h） |
20 |
25 |
40 |
63 |
100 |
200 |
250 |
300 |
630 |
|
极限压力（mbar） |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
0.1~0.5 |
|
电机功率（kW） |
0.75 |
0.75 |
1.5 |
2.2 |
3 |
4.5 |
5.5 |
7.5 |
18.5 |
|
电机转速（r/min） |
2880 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
960 |
|
噪音（分贝） |
≤62 |
≤62 |
≤65 |
≤65 |
≤67 |
≤72 |
≤73 |
≤75 |
≤80 |
|
水蒸气允许压力（mbar) |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
水蒸气抽除（kg/h） |
0.3 |
0.3 |
0.6 |
1 |
1.6 |
4 |
4.5 |
5 |
7 |
|
工作温度（℃） |
82 |
82 |
80 |
80 |
84 |
95 |
81 |
83 |
85 |
|
进气口尺寸（mm） |
G1/2'' |
G3/4'' |
G1 1/4'' |
G1 1/4'' |
G1 1/4'' |
G2'' |
G2'' |
G2'' |
G3'' |
|
装油量（L） |
0.5 |
0.5 |
1.5 |
2.5 |
2.5 |
5 |
7.5 |
7.5 |
25 |
|
泵重量（kg） |
20 |
25 |
45 |
70 |
85 |
150 |
195 |
211 |
650 |
|
外形尺寸 长*宽*高（mm） |
410*235*195 |
465*230*205 |
660*290*260 |
665*410*295 |
715*410*295 |
850*490*430 |
980*560*430 |
1000*535*430 |
|
